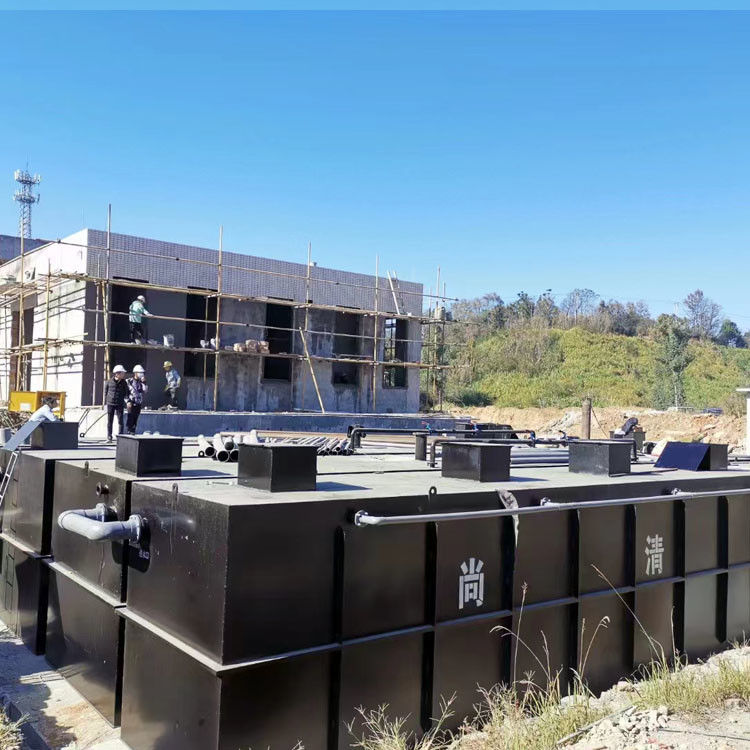

भूमिगत अवशेष उपचार उपकरण 50T/D पैकेज Stp संयंत्र

50T/D भूमिगत अपशिष्ट जल उपचार उपकरण SQDWS-50 भूमिगत

1भूमिगत अपशिष्ट जल उपचार उपकरण योजना के लिए तैयारी का आधार
सतह के पानी के लिए पर्यावरण गुणवत्ता मानक (जीबी 3838-2002) में कक्षा III मानक;
शहरी अपशिष्ट जल उपचार संयंत्रों से प्रदूषकों के लिए उत्सर्जन मानक (GB18918-2002)
शहरी अपशिष्ट जल के पुनर्चक्रण और पुनः उपयोग के लिए शहरी विविध जल की जल गुणवत्ता (GB/T18920-2002)
शहरी अपशिष्ट जल पुनर्चक्रण और परिदृश्य पर्यावरण जल गुणवत्ता (GB/T18921-2002)
भवन जल आपूर्ति और जल निकासी के लिए डिजाइन कोड (GB50015-2003)
बाहरी जल निकासी के लिए डिजाइन कोड (GBJ14-87)
भवन संरचनाओं के डिजाइन के लिए भार कोड GB50009-2001
कंक्रीट संरचनाओं के डिजाइन के लिए कोड GB50010-2002
भवनों के भूकंपीय डिजाइन के लिए कोड GB50011-2001
भवन की नींव के डिजाइन के लिए कोड GB50007-2002
भवनों के अग्नि सुरक्षा डिजाइन के लिए कोड GBJ16-87 (2001 में संशोधित)
विद्युत डिजाइन के लिए कोड (GBJ54-83)

2भूमिगत सीवेज उपचार उपकरण योजना की कानूनी पृष्ठभूमि
चीन में पर्यावरण संरक्षण को एक बुनियादी राष्ट्रीय नीति के रूप में लागू किया जाता है और पूरे समाज और सभी स्तरों पर सरकारों द्वारा अत्यधिक मूल्यवान माना जाता है।उपर्युक्त तकनीकी मानकों और विनिर्देशों को लागू करते हुए, अपशिष्ट जल उपचार संयंत्र का वैचारिक डिजाइन निम्नलिखित कानूनी दस्तावेजों के संदर्भ में तैयार किया गया था:
पीपुल्स रिपब्लिक ऑफ चाइना का जल प्रदूषण रोकथाम और नियंत्रण कानून (1996)
चीनी जनवादी गणराज्य का पर्यावरण संरक्षण कानून (दिसंबर 1989)
चीनी जनवादी गणराज्य का पर्यावरण रोकथाम और नियंत्रण कानून (मई 1984)
प्रदूषक उपचार सुविधाओं के पर्यावरण संरक्षण की निगरानी और प्रबंधन के लिए उपाय (मई 1989)
निर्माण परियोजनाओं के पर्यावरण संरक्षण के लिए प्रबंधन उपाय (मार्च 1986)
3भूमिगत अपशिष्ट जल उपचार उपकरण के लिए योजनाओं के संकलन के लिए सिद्धांत
1- जमीन से ऊपर की इमारतों के आधार पर आसपास के वातावरण के साथ समन्वय और सामंजस्य बनाए रखें।
2. परिपक्व और विश्वसनीय घरेलू उपचार प्रक्रियाओं और प्रौद्योगिकियों को अपनाना ताकि यह सुनिश्चित किया जा सके कि उपचारित अपशिष्ट विभिन्न प्रकार की जल गुणवत्ता के लिए वर्तमान राष्ट्रीय मानकों को पूरा करता है और उससे अधिक है;उसी समय, इंजीनियरिंग निवेश और परिचालन लागत को यथासंभव कम करें और पूरे संयंत्र के फर्श क्षेत्र को कम करें।
3उच्च गुणवत्ता वाले घरेलू ब्रांडेड उपकरण और सामग्री को अपनाना जो कुशल, ऊर्जा-बचत, तकनीकी रूप से उन्नत और स्थिर और विश्वसनीय रूप से संचालित हों,प्रणाली के रखरखाव कार्यभार को कम करना और दीर्घकालिक सामान्य संचालन सुनिश्चित करना.
4- समग्र वातावरण पर पूरी तरह से विचार करें और झटके के अवशोषण, शोर की रोकथाम जैसे उपायों पर विचार करें।इस अपशिष्ट जल उपचार परियोजना के डिजाइन में आसपास के पर्यावरण पर प्रभाव को यथासंभव कम करने के लिए.
5- सुविधा का लेआउट कॉम्पैक्ट और उचित है, पाइपलाइन की स्थापना साफ-सुथरी है, और लेआउट सुंदर है।
4प्रवेश और निकास जल की गुणवत्ता
पार्टी ए द्वारा प्रदान की गई जानकारी के अनुसार, इस परियोजना के प्री-ट्रीटमेंट कच्चे सीवेज की गुणवत्ता नीचे दी गई तालिका में दिखाई गई हैः

उपचारित जल की गुणवत्ता को "शहरी अपशिष्ट जल उपचार संयंत्रों के लिए प्रदूषक निर्वहन मानकों" (GB18918-2002) में निर्दिष्ट वर्ग III सतह के जल मानकों को पूरा करना चाहिए,नीचे दी गई तालिका के अनुसार विशिष्ट डेटा के साथ:

5भूमिगत अपशिष्ट जल उपचार उपकरण प्रक्रिया की विस्तृत व्याख्या
इस प्रक्रिया में "हाइड्रोलिसिस अम्लीकरण+संपर्क ऑक्सीकरण+संपर्क ऑक्सीकरण+वर्षाव+एमबीआर झिल्ली+रिवर्स ऑस्मोसिस" प्रक्रिया को अपनाने की योजना है। इस प्रक्रिया का संचालन सरल है,कम परिचालन लागतयह वर्तमान में एक अपेक्षाकृत परिपक्व घरेलू अपशिष्ट जल उपचार प्रक्रिया है जो प्रभावी रूप से यह सुनिश्चित कर सकती है कि अपशिष्ट जल निर्वहन मानकों को पूरा करे।
अच्छे उपचार प्रभाव, कम परिचालन लागत और कम निवेश के सिद्धांतों के आधार पर, इस डिजाइन का विशिष्ट प्रक्रिया प्रवाह निम्नानुसार हैः

इस परियोजना में अपशिष्ट जल की कार्बनिक सामग्री उच्च है, जिसमें BOD5/CODcr=0 है।5इसलिए, अपशिष्ट जल में कार्बनिक सामग्री को काफी कम करने के लिए जैविक उपचार विधियों का उपयोग करना सबसे किफायती है।अपशिष्ट जल में अमोनिया नाइट्रोजन और कार्बनिक पदार्थ की उच्च मात्रा के कारणकार्बनिक पदार्थों के जैव अपघटन के दौरान कार्बनिक नाइट्रोजन अमोनिया नाइट्रोजन के रूप में व्यक्त किया जाएगा, जो प्रदूषण नियंत्रण का एक महत्वपूर्ण संकेतक भी है।अतः, अपशिष्ट जल उपचार एनोक्सिक और एरोबिक ए/ओ/ओ जैविक संपर्क ऑक्सीकरण प्रक्रिया को अपनाता है, जिसके लिए जैव रासायनिक टैंक को दो भागों में विभाजित करने की आवश्यकता होती हैः ए-स्तरीय टैंक और ओ-स्तरीय टैंक।नियामक टैंक में अपशिष्ट जल एक अपशिष्ट जल लिफ्ट पंप द्वारा जैव रासायनिक उपचार के लिए ए स्तर के जैव रासायनिक टैंक में उठाया जाता हैए-स्तरीय टैंक में, सीवेज में कार्बनिक पदार्थ की उच्च सांद्रता के कारण, सूक्ष्मजीव हाइपोक्सिया की स्थिति में हैं। इस समय सूक्ष्मजीव वैकल्पिक सूक्ष्मजीव हैं,जो अपशिष्ट जल में कार्बनिक नाइट्रोजन को अमोनिया नाइट्रोजन में परिवर्तित करते हैं. एक ही समय में, वे कार्बनिक कार्बन स्रोतों का उपयोग इलेक्ट्रॉन दाताओं के रूप में NO2-- N और NO3-- N को N2 में परिवर्तित करने के लिए,और कुछ कार्बनिक कार्बन स्रोतों और अमोनिया नाइट्रोजन का उपयोग नए सेलुलर पदार्थों का संश्लेषण करने के लिएइसलिए ए-स्तर के टैंक में न केवल एक निश्चित कार्बनिक पदार्थ हटाने का कार्य होता है, बल्कि नाइट्रिफिकेशन की सुविधा के लिए बाद के ओ-स्तर के जैव रासायनिक टैंक के कार्बनिक भार को कम करता है,लेकिन अपशिष्ट जल में कार्बनिक पदार्थों की उच्च सांद्रता पर भी निर्भर करता है ताकि नाइट्रीकरण पूरा हो सके और अंततः नाइट्रोजन यूट्रोफिकेशन प्रदूषण को समाप्त किया जा सके।ए-स्तरीय टैंक की जैव रासायनिक क्रिया के बाद भी कुछ मात्रा में कार्बनिक पदार्थ और उच्च नाइट्रोजन और अमोनिया सीवेज में मौजूद है।कार्बनिक पदार्थ को और अधिक ऑक्सीकृत और विघटित करने के लिए, और एक ही समय में, nitrification सुचारू रूप से आगे बढ़ सकता है जब कार्बोनाइजेशन प्रक्रिया पूरी होने की प्रवृत्ति है, एक ओ-स्तर जैव रासायनिक टैंक विशेष रूप से स्थापित किया जाता है।
ए-स्तर के टैंक से निकला हुआ जल गुरुत्वाकर्षण द्वारा ओ-स्तर के टैंक में बहता है। ओ-स्तर के जैव रासायनिक टैंक का उपचार ऑटोट्रॉफिक बैक्टीरिया (नाइट्राइफायिंग बैक्टीरिया) पर निर्भर करता है,जो कार्बनिक पदार्थ के अपघटन या वायु में कार्बन डाइऑक्साइड से उत्पन्न अकार्बनिक कार्बन स्रोतों का उपयोग अपशिष्ट जल में अमोनिया नाइट्रोजन को NO2-- N और NO3-- N में परिवर्तित करने के लिए पोषक तत्व स्रोत के रूप में करते हैंओ-स्तर के टैंक से निकलने वाले अपशिष्ट का एक भाग अवसादन के लिए अवसादन टैंक में प्रवेश करता है, जबकि दूसरा भाग आंतरिक परिसंचरण के लिए ए-स्तर के टैंक में वापस बहता है ताकि denitrification प्राप्त किया जा सके।भरने वाले दोनों स्तर ए और ओ स्तर के जैव रासायनिक टैंक में स्थापित कर रहे हैं, और पूरी जैव रासायनिक उपचार प्रक्रिया भरने के लिए भराव से जुड़े विभिन्न सूक्ष्मजीवों पर निर्भर करती है। ए स्तर टैंक में घुल ऑक्सीजन को लगभग 0.5mg/l पर नियंत्रित करें;ओ-स्तर के जैव रासायनिक टैंक में विघटित ऑक्सीजन को 3mg/l से ऊपर नियंत्रित किया जाना चाहिए, और गैस-पानी अनुपात 15 होना चाहिएः1ओ-स्तर के जैव रसायनिक टैंक से निकलने वाले अपशिष्ट का एक भाग वापस ए-स्तर के टैंक में बहता है; एक भाग ठोस-तरल पृथक्करण के लिए एक ऊर्ध्वाधर प्रवाह तलछट टैंक में बहता है।एक हाइड्रोलिसिस अम्लीकरण टैंक में इलाज के बाद, अपशिष्ट जल एक संपर्क ऑक्सीकरण/झिल्ली बायोरिएक्टर एमबीआर में प्रवेश करता है। एरोबिक बैक्टीरिया की कार्रवाई के तहत, अपशिष्ट जल में शेष अधिकांश बीओडी 5 को सीओ 2 और एच 2 ओ में विघटित किया जा सकता है। इसके अलावा,झिल्ली अवरोधन पानी में निलंबित ठोस और रोगजनक सूक्ष्मजीवों को बेहतर ढंग से हटा सकता हैएमबीआर उपचार के बाद अपशिष्ट जल स्वच्छ जल टैंक में बहता है और डिस्चार्ज मानकों को पूरा करता है।
तलछट टैंक में ठोस-तरल पृथक्करण के बाद निकला हुआ पानी साफ पानी के टैंक में बहता है और फिर रिवर्स ऑस्मोसिस उपकरण में गहराई से उपचार के लिए प्रवेश करता है।
तलछट टैंक में जमा की गई कीचड़ को आंशिक रूप से आंतरिक परिसंचरण के लिए वायु निकासी उपकरण द्वारा ए-स्तरीय टैंक में उठाया जाता है; इसका एक हिस्सा कीचड़ टैंक में उठाया जाता है;खाद टैंक में कीचड़ नियमित रूप से उपचार के लिए खाद ट्रकों द्वारा ले जाया जाता है.

6भूमिगत अपशिष्ट जल उपचार उपकरण की प्रक्रिया विशेषताएं
The treatment process of hydrolysis acidification+biological contact oxidation+biological contact oxidation+sedimentation+MBR membrane+reverse osmosis biological treatment adopted in this design has been widely applied in domestic sewage treatment, निम्नलिखित मुख्य विशेषताओं के साथः
1हाइड्रोलिसिस अम्लीकरण प्रक्रिया एकल कार्य प्राथमिक तलछट टैंक की जगह लेती है, जिसमें प्राथमिक तलछट टैंक की तुलना में निम्नलिखित फायदे हैंःनिलंबित ठोस पदार्थों की उच्च निकासी दर, अपशिष्ट जल की जैवविघटनशीलता में वृद्धि, और बाद में एरोबिक उपचार के भार को कम कर सकता है; यह दलदली पर एक स्थिर पाचन प्रभाव है, सिस्टम के दलदली उत्पादन को कम करता है।
2एरोबिक जैव रासायनिक भाग जैविक संपर्क ऑक्सीकरण प्रक्रिया को अपनाता है, जिसमें उच्च आयतन भार और छोटा पदचिह्न होता है।इसमें सक्रिय दलदली विधि और बायोफिल्म विधि दोनों के फायदे हैं।, और अच्छा उपचार प्रभाव, मजबूत प्रभाव प्रतिरोध, सरल और सुविधाजनक प्रबंधन, और कम ऊर्जा की खपत है।
3इस अपशिष्ट जल में अमोनिया नाइट्रोजन की मात्रा बहुत अधिक है और अपशिष्ट जल के विघटन उपचार पर विचार किया जाना चाहिए।इस प्रक्रिया में प्रयुक्त हाइड्रोलिसिस अम्लीकरण+जैविक संपर्क ऑक्सीकरण प्रक्रिया एनोक्सिक+एरोबिक डेनिट्रीफिकेशन और डेनिट्रीफिकेशन प्रक्रिया हैऑपरेशन के दौरान, एरोबिक नाइट्रिफिकेशन समाधान हाइड्रोलिसिस टैंक में वापस बहता है, और denitrifying बैक्टीरिया के उत्प्रेरक के तहत,नाइट्रेट नाइट्रोजन और नाइट्राइट नाइट्रोजन नाइट्रोजन में परिवर्तित होते हैं और अपशिष्ट जल से अलग हो जाते हैं.
4. नए भरावों को अपनाना, तेजी से फिल्म गठन, लंबी सेवा जीवन, और तेजी से उपचार प्रभाव;
5द्वितीयक प्रदूषण की संभावना पर पूरी तरह से विचार करें और इसके प्रभाव को कम से कम करें;
6केंद्रीकृत नियंत्रण और स्वचालित संचालन को अपनाने से, इसे प्रबंधित करना और बनाए रखना आसान है, जिससे सिस्टम की विश्वसनीयता और स्थिरता में सुधार होता है।
